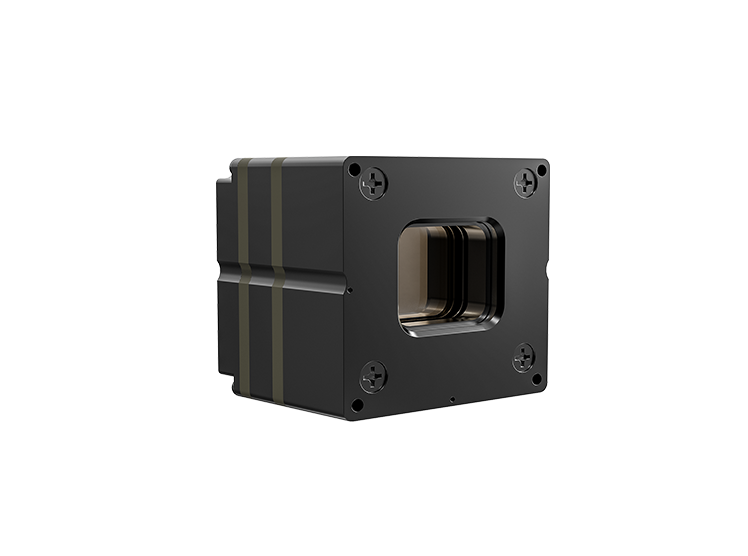

Fireye-Serie

Ungekühlte Infrarot-Module

  • Die Module der Fireye-Serie vereinen eigenentwickelte Kernkomponenten wie Objektiv, Detektor und Gehäusestruktur. Die Module nutzen hochzuverlässige Infrarotdetektoren mit exzellenter Erschütterungs- und Stoßfestigkeit.
  • Durch integriertes und synergetisches Hardware-Software-Design erfolgt eine effektive Kompensation von Energiedrift, wodurch eine optimale Bildschärfe und flüssige Bildqualität sichergestellt werden.
  • Die Infrarot-Module zeichnen sich durch eine kompakte Bauform und geringen Energieverbrauch aus. Sie unterstützen die Individualisierung mehrerer Schnittstellen und bieten eine Auswahl an Infrarotobjektiven in verschiedenen Spezifikationen. Das macht sie ideal für die Entwicklung und Integration von Wärmebildgeräten/-systemen und die Integration in bildgebende Geräte und optoelektronische Systeme geeignet. Sie werden auch in breiten Bereichen wie Fahrzeugnachtsichttechnik, Sicherheitsüberwachung, Outdoor-Aktivitäten, Feuerwehrrettung sowie Strafverfolgung eingesetzt.

Einsatzbereiche

Assistenzsystemen für Fahren
Zustandsbasierte Wartung der Fahrzeuge
Prävention des Waldbrands
Frühwarnung der Brände
Detektion der Gefahrstoffe
Kombinationen der Dienstleistungen
Tierbeobachtung
Outdoor-Rettungseinsätze
Outdoor-Sport

Technische Spezifikationen

Thermal Module
Detector Type
Response Waveband
Resolution
Pixel Pitch
NETD
Frame Rate
Lens Optional
Focal Length
Field of View
Aperture
Focusing Method
Image Function
Image Correction
Image Processing
Brightness Contrast Adjustment
Digital Zoom
Reticle
Palettes
Power Supply
Power Supply Protection
Power Input
Power Consumption
Interface
Analog Video
Digital Video
Communication Interface
Physical Parameter
Vibratory
Shock Resistance
Humidness
Operation Temperature
Storage Temperature
Dimensions
Weight
TE19C 2.0
Vox
8 ~ 14μm
384×288
12μm
≤ 50mk,@F1.0,300K
≤ 50Hz
9.1/13/19/25/35/50mm
9.1mm:28.9° X 21.62° 13mm: 20.1˚ X 15.14˚ 19mm:13.83˚ X 10.39˚ 25mm:10.53˚ X 7.91˚ 35mm:7.53˚ X 5.65˚ 50mm:5.28˚ X 3.96˚
F1.0
Manual
Shutter/Shutterless
Non-uniformity Correction, Digital Filtering for Noise Reduction, Digital Detail Enhancemen
Auto/Manual
1-8x
Show/Hide/Move
Whitehot / Blackhot / Iron / Rainbow
Supporrs Over-voltage, Under-voltage and Reverse Connection Protection
DC 3.8 ~ 5.5V
≤ 1W
CVBS
BT.656/LVDS/MIPI/Cameralink/SDI/ETH
UART/I2C
6.06g,Random Vibration, All Axial Directions
200g,4ms,Back Peak Sawtooth, 3 Axes, 6 Directions
5 ~ 95%,Non-condensing
-20˚C~+55˚C
-55˚C~+70˚C
25mm X 25mm X 19mm(Lens excluded)
Shutter ≤ 22.3g (Lens excluded) Shutterless ≤ 20g(Lens excluded)
TE19C 2.0
Vox
8 ~ 14μm
384×288
12μm
≤ 50mk,@F1.0,300K
≤ 50Hz
9.1/13/19/25/35/50mm
9.1mm:28.9° X 21.62° 13mm: 20.1˚ X 15.14˚ 19mm:13.83˚ X 10.39˚ 25mm:10.53˚ X 7.91˚ 35mm:7.53˚ X 5.65˚ 50mm:5.28˚ X 3.96˚
F1.0
Manual
Shutter/Shutterless
Non-uniformity Correction, Digital Filtering for Noise Reduction, Digital Detail Enhancemen
Auto/Manual
1-8x
Show/Hide/Move
Whitehot / Blackhot / Iron / Rainbow
Supporrs Over-voltage, Under-voltage and Reverse Connection Protection
DC 3.8 ~ 5.5V
≤ 1W
CVBS
BT.656/LVDS/MIPI/Cameralink/SDI/ETH
UART/I2C
.06g,Random Vibration, All Axial Directions
200g,4ms,Back Peak Sawtooth, 3 Axes, 6 Directions
5 ~ 95%,Non-condensing
-20˚C~+55˚C
-55˚C~+70˚C
25mm X 25mm X 19mm(Lens excluded)
Shutter ≤ 22.3g (Lens excluded) Shutterless ≤ 20g(Lens excluded)
TE19C 2.0
Vox
8 ~ 14μm
640×512
12μm
≤ 50mk,@F1.0,300K
≤ 50Hz
9.1/13/19/25/35/50mm
9.1mm:49.1˚ X 38.74˚  13mm:32.91˚ X 26.59˚  19mm:22.85˚ X 18.37˚ 25mm:17.46˚ X 14.01˚ 35mm:12.52˚ X 10.03˚  50mm:8.78˚ X 7.03˚
F1.0
Manual
Shutter/Shutterless
Non-uniformity Correction, Digital Filtering for Noise Reduction, Digital Detail Enhancemen
Auto/Manual
1-8x
Show/Hide/Move
Whitehot / Blackhot / Iron / Rainbow
Supporrs Over-voltage, Under-voltage and Reverse Connection Protection
DC 3.8 ~ 5.5V
≤ 1W
CVBS
BT.656/LVDS/MIPI/Cameralink/SDI/ETH
UART/I2C
6.06g,Random Vibration, All Axial Directions
200g,4ms,Back Peak Sawtooth, 3 Axes, 6 Directions
5 ~ 95%,Non-condensing
-20˚C~+55˚C
-55˚C~+70˚C
25mm X 25mm X 19mm(Lens excluded)
Shutter ≤ 22.3g (Lens excluded) Shutterless ≤ 20g(Lens excluded)
TE19C 2.0
Vox
8 ~ 14μm
640×512
12μm
≤ 50mk,@F1.0,300K
≤ 50Hz
9.1/13/19/25/35/50mm
9.1mm:49.1˚ X 38.74˚  13mm:32.91˚ X 26.59˚  19mm:22.85˚ X 18.37˚ 25mm:17.46˚ X 14.01˚ 35mm:12.52˚ X 10.03˚  50mm:8.78˚ X 7.03˚
F1.0
Manual
Shutter/Shutterless
Non-uniformity Correction, Digital Filtering for Noise Reduction, Digital Detail Enhancemen
Auto/Manual
1-8x
Show/Hide/Move
Whitehot / Blackhot / Iron / Rainbow
Supporrs Over-voltage, Under-voltage and Reverse Connection Protection
DC 3.8 ~ 5.5V
≤ 1W
CVBS
BT.656/LVDS/MIPI/Cameralink/SDI/ETH(
UART/I2C
6.06g,Random Vibration, All Axial Directions
200g,4ms,Back Peak Sawtooth, 3 Axes, 6 Directions
5 ~ 95%,Non-condensing
-20˚C~+55˚C
-55˚C~+70˚C
25mm X 25mm X 19mm(Lens excluded)
Shutter ≤ 22.3g (Lens excluded) Shutterless ≤ 20g(Lens excluded)
Mehr erfahren
View Less

Dokumente zum Download

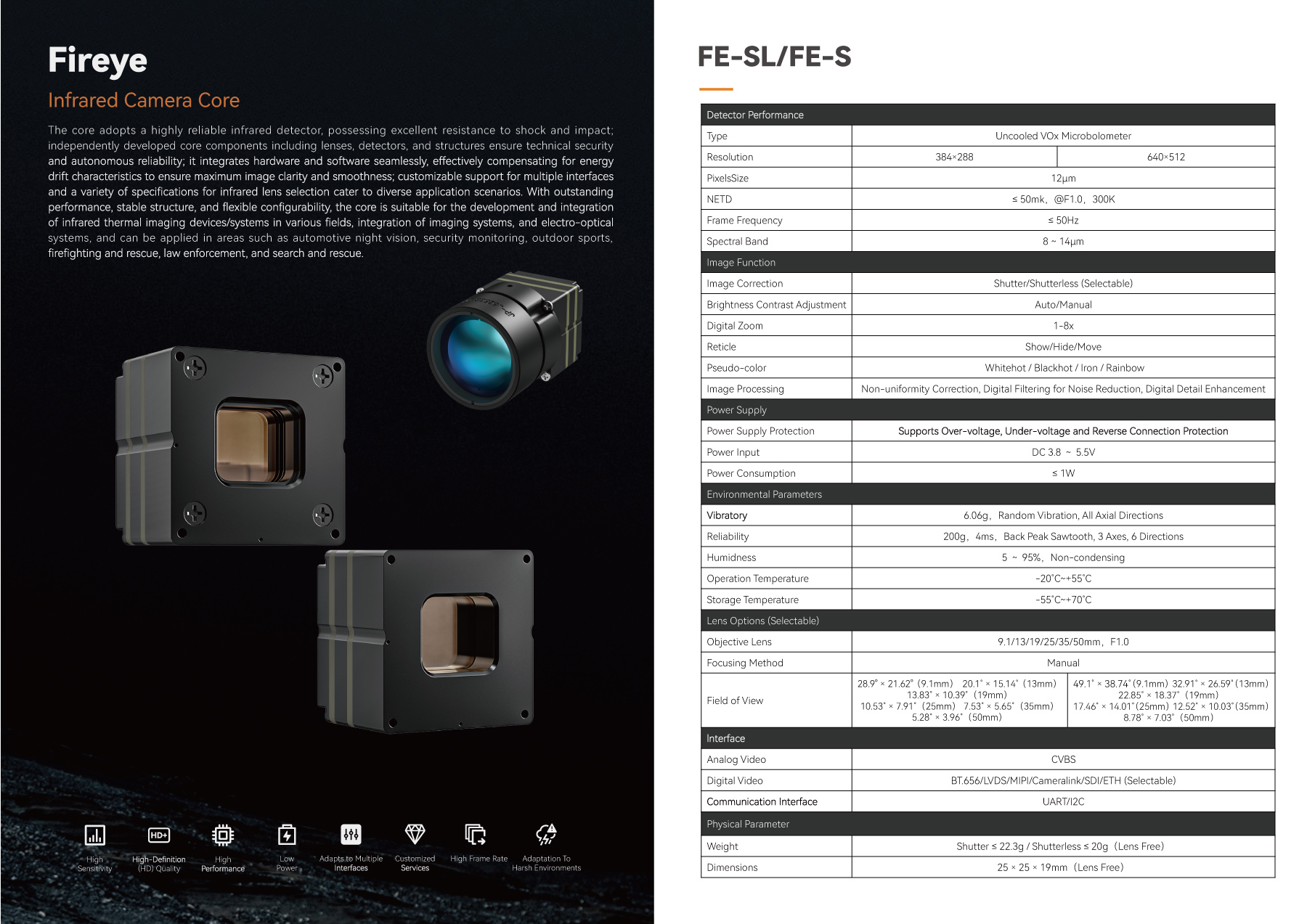

  • Fireye Series Uncooled Thermal Module Brochure

    2025/01/14Download
×
